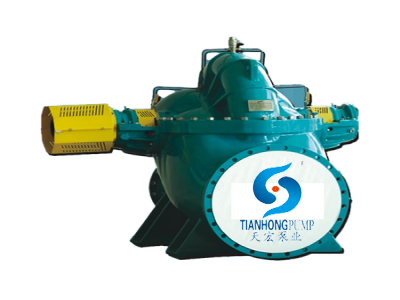

TGS高效节能中开泵

  • TGS型高效节能单级双吸中开泵概述TGS型高效节能单级双吸中开泵为单级双吸水平中开式离心泵,供输送清水或物理化学性质类似于清水的其它液体。在S型泵的基础上通过改变材质、密封结构等措施派生出SM(耐磨型)、SF(耐腐蚀型)、SY(输送油类)型泵,S、SM、SF、SY系列产品性能参数和外型尺寸一致,可输送介质的温度为0℃~8...
立即咨询
全国热线0731-84163466

详情介绍

TGS型高效节能单级双吸中开泵概述


TGS型高效节能单级双吸中开泵为单级双吸水平中开式离心泵,供输送清水或物理化学性质类似于清水的其它液体。在S型泵的基础上通过改变材质、密封结构等措施派生出SM(耐磨型)、SF(耐腐蚀型)、SY(输送油类)型泵,SSMSFSY系列产品性能参数和外型尺寸一致,可输送介质的温度为0℃80℃,适用于工厂、电厂、石化、矿山、城市给排水、工业循环水、消防系统和各种水利工程等。
TGSS seires single stage double suction horizontal split casing centrifugal pump, applicable to deliver clean water or other fluid which physical and chemical property similar to clean water. By changing material, seal structure and others base on S series, it comes SM series (wearable), SF series (anti-erosion), SY series (for oil delivering), performance data and overall dimension of S, SM, SF, SY series are the same, for delivering fluid with temperature between 0~80℃, suitable for factory, power plant, petrochemical industry, mining industry, municipal water conservancy, industry circulation water system, firefighting system and other hydraulic project, ect.
TGS型高效节能单级双吸中开泵是我公司引进国外先进技术基础上,联合国内多年从事水泵研究的专家教授,开发研制的第三代高效节能双吸中开泵新产品,该系列型谱产品性能范围更广、更宽、水力模型最优秀,结构合理又可靠,使用维护更多考虑人性化因素,使用户操作维护快捷简便。
应用领域:
TGS型高效节能单级双吸中开泵用于输送清水或物理化学性质类似清水的其它液体。采用耐腐蚀或耐磨材料,可输送工业废水、海水或含少量颗粒的浑水。广泛应用于钢铁、石油化工、火力发电、矿山等工矿企业的给排水系统或冷却循环水系统,也可应用于城市自来水、供热系统循环水和农田排涝灌溉及各类水利工程等。



TGS型高效节能单级双吸中开泵性能参数:


转速:370-2970r/min
进口直径:150-1800mm
流量范围:77-45600m3/h(设计点)
扬程范围:8-221m(设计点)
温度范围:≤80℃,轴承采用冷却结构,泵壳采用QT400-18≤150℃
允许进口压力:≤0.3Mpa
泵壳采用:QT400-18≤0.6 Mpa
因体颗粒:≤80mg/L



TGS型高效节能单级双吸中开泵型号意义:


TGS350-19MA/4
TGS ---天宏泵业高效节能中开泵
350——吸入口径为350mm
19——设计点比转速的1/10
M——表示改型叶轮(标准叶轮不标注)
A——表示叶轮外径第一次变化,ABC……依次类推
4---表示泵的配套电机为4极电机,即转速为1480/分。

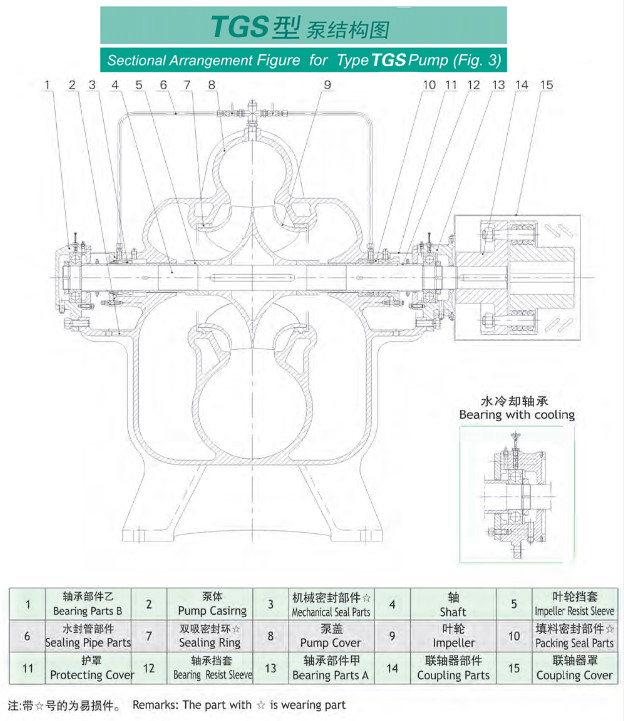

TGS型高效节能单级双吸中开泵结构:


TGS型高效节能单级双吸中开泵的主要零件有:密封、叶轮、轴承、轴、泵壳、防护罩等。
密封:优质机械密封,长期运行无泄漏。机械密封、非石棉软填料和注入式软填料结构通用,互换性强。不锈钢轴套,维修方便。分半填料压盖,更换填料空间大。
叶轮:采用三元流理论设计,CFD计算模拟,效率高,商效区宽,汽蚀性能好。配备改型叶轮,型谱饱满宽广。相邻叶片交错设计,V型出口,流态好,低脉冲,振动小,效率高。阶梯式密封环设计,容积损失小。采用金属模具,数控加工,毛坯精密铸造。
轴承:短跨距和加大直径设计,运行平稳,寿命长。中小泵油脂润滑,在线加油。大型泵稀油润滑,轴承体分半设计,维修方便,在线加油。配备在线测温装置,确保安全运行办。输送高温液全,采用水冷结构。
轴:加粗设计,刚性好,运行平稳。全密封设计,不接触液体,维修方便。允许短时反转,正反向旋转共轴。
泵壳:圆形压水室设计,效率高。双蜗壳压水室结构,平衡径向力,强度好,轴承和密封受力小、寿命长。吸水室带分流筋设计,进口无旋涡,运行平稳,无噪音,汽蚀性能好。进出水流道涂耐磨耐腐光滑涂料,水力损失小。自动校正泵盖,安装方便。外壳加强筋设计,刚性好,造型美观。
防护罩:分半结构,符合IE标准,安全可靠。




TGS型高效节能单级双吸中开泵技术优势:
1)结构紧凑,拆装方便
先进的双吸式结构设计,能确保大流量,高吸程;与传统双吸泵相比,CS型泵系统和关联设备的安装占地面积小。壳体的中开式设计易于拆卸,方便检修。当需要更换零件时,无需移动泵体及进出口管路。
2)高效率、节能
运用最先进的三元流体分析技术,研发的高效率水力模型,其效率高出以往同类产品,最高效率达94%,比传统中开泵效率高出3%—8%。在较宽的流量范围内具有较高的运行效率,可选用较小功率的电机,降低运行费用。
3)环保
综合用户多年的使用经验,采用具有专利的冷却水接管部件及轴封水管路部件,保证泵房干净,无泄漏,符合环保要求。泵运行时噪声低、振动小、能确保舒适的工作环境。
4)高输送性能
采用优秀的水力模型,水泵的汽蚀性能优异,使水泵在更低的水位上稳定运行,提供水泵的抽送能力。
5)独特的叶轮结构设计
采用相邻叶轮交错设计,使双吸泵叶轮两次进水后,水力脉冲降到最低,降低噪声和振动。
6)高可靠性
高扬程泵采用双蜗壳设计,泵体、泵盖均设置加强筋,泵体具有很高的强度;
轴承跨距短,轴加粗设计,使得转子运行时扰度小,稳定可靠。轴承可安装PT100测温元件,双金属温度计,轴承测振装置,能够实现泵房与现场对轴承的监护,实现无人值守。
所有叶轮均做6.3级静平衡试验,整个转子按API610标准做2.5G动平衡试验。
主轴采用不接触液体的全封闭式设计,轴承部件设置唇形油封+V型密封圈组合密封结构,具有优秀的防漏油、防灰尘、防水、防湿气功能。
7)多种轴封供选择
用户可根据需要选择填料密封,注入式软填料密封、机械密封等。
8)外形美观
聘请专业的工业设计人员对泵的外观进行了优化设计。铸件采用金属模制成,铸件表面平滑,配以专有的工厂标准哑光油漆,使出厂设备外形美观大方。
