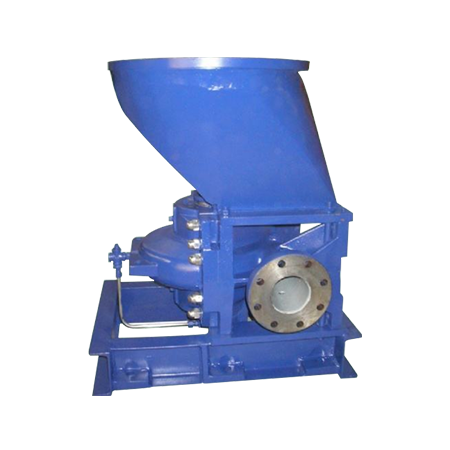

THSL立式单级双吸中开泵

产品分类： 中开泵

产品材质：HT250,QT400-18,ZG1Cr18Ni9Ti,ZCuZn16Si4,HT200,2Cr13,3Cr13,45等
产品流量：22~11620m3/h
产品扬程：7.7~183m
输送温度：+1℃~+80℃
密封形式：填料密封、机械密封

THSL型单级双吸中开泵概述：

THSL型单级双吸中开泵是我公司技术人员在吸收国外先进双吸泵技术基础上，借鉴国外优秀的水力模型，通过CFD分析及结构优化设计而开发的新产品。该系列产品性能范围广，运行平稳，效率高，使用维护方便，用户操作简便。
THS series single stage double suction horizontal split casing centrifugal pump, new product developed by our own, base on absorption of international and domestic advanced technology, and reference to international good hydraulic mould, and analyze through CFD and optimize of structure by our technical engineer. The features of this series pump are wide performance range, stable operation, high efficiency, convenient using and maintenance, easy operation.
在THS型泵的基础上通过改变材质、密封结构等措施派生出THSM（耐磨型）、THSF（耐腐蚀型）、THSY（输送油类）型泵，THS、THSM、THSF、THSY系列产品性能参数和外型尺寸一致，另外在THS型泵的基础上通过改变安装方式派生出THSL型单级双吸立式中开泵，全系列水泵可输送介质的温度为0℃～80℃，适用于工厂、电厂、自来水厂，石化、矿山、消防系统、船舶工业、城市给排水、农田灌溉和各种水利工程等，是传统型单级双吸中开泵的全面升级换代产品。

By changing material, seal structure and others base on THS series, it comes THSM series (wearable), THSF series (anti-erosion), THSY series (for oil delivering), performance data and overall dimension of THS, THSM, THSF, THSY series are the same, besides, by changing of installation method base on THS series pump, it comes THSL series single stage double suction vertical split casing centrifugal pump, for delivering fluid with temperature between 0~80℃, suitable for factory, power plant, running water plant, petrochemical industry, mining industry, firefight system, shipping industry, municipal water conservancy, farmland irrigation, and other hydraulic projects, etc. This series pump is completely upgrade products base on traditional series single stage double suction split casing centrifugal pump.

THSL型单级双吸中开泵型号意义：

THS(M、F、Y)L-200-670AF
THSL—天宏泵业普通型双吸中开泵
THSM—天宏泵业耐磨型双吸中开泵
THSF—天宏泵业耐腐蚀型双吸中开泵
THSY—天宏泵业双吸中开油泵
L—表示立式安装，卧式安装时无此标记
200—表示水泵出口直径为200mm
670—表示水泵名义直径为670mm
A—叶轮切割标记
F—从传动端看，水泵转子逆时针方向旋转(标准型顺时针旋转无此标记)

THSL型单级双吸中开泵工作范围：

出口口径：DN 80～800mm
流量：Q 22～11620m3/h(设计点)
扬程：H 7.7～183m(设计点)
进口口径：P≤0.2Mpa
工作温度：+1℃～80℃

THSL型单级双吸中开泵结构特点：

小型THSL泵（规格：THS80-210至THS350-510，以下同）可卧式安装或立式安装，大型THS泵（规格：RHS350-630至THS800-990，以下同）卧式安装。水泵进出口法兰可按GB标准、ISO标准、DIN标准、BS标准或ANSI标准设置。
THS型泵主要由泵体、泵盖、叶轮、轴系部件、联轴器、部洗水管部件等零部件组成。泵的进、出均在水泵轴心线下方，与轴线垂直呈水平方向，且在同一直线上。泵体、泵盖为水平中开，检修时不需拆卸管路和电机。
泵体、泵盖采用对称双流道吸入，使进口无旋涡，降低进口损失。叶轮采用对称双吸，理论上轴向力平衡，叶轮除基本型外可改型设计及切割，扩大其使用范围。
轴系部件：轴系部件有两种不同的结构，一种用于小型THS泵，另一种用于大型THS泵。小型THS泵的轴系由轴、轴套、密封体、轴承体、轴承压盖、轴承等组成。密封体与泵体、泵盖组成叶轮的工作室。大型THS泵的轴系由轴、轴套、填料套、轴承座、轴承盖、轴承、锁紧螺母等组成。
轴完全密封、不接触介质、不锈蚀、运行寿命长。
轴封：标准的轴封腔可采用填料密封或机械密封。填料冲洗水或机封冲洗水由“冲洗水管部件”从泵盖的吐出室引入或从外部接入。
轴承的选择：
对于卧式泵，两端采用油脂润滑球轴承，也可以选用稀油润滑结构。
对于立式泵，上端为油脂润滑轴承，下端为采用介质润滑的聚四氟乙烯导轴承或铜导轴承。
旋转方向：从传动端看，水泵转子顺时针方向旋转（标准型），根据用户需要，也可生产为逆时针方向旋转，需在订货时特别说明。
